（蘇州噴碼機）晶振桿在小字符噴碼機中的工作原理





CIJ噴碼機(小字符噴碼機）是運用最為廣泛的噴碼設備，在噴碼機噴頭內部有一個非常精密的部件，我們叫它噴碼機晶振桿，這個部件是用于產生高頻震蕩，從而讓噴碼機頭產生短點的，以下我們介紹下晶振桿的原理：

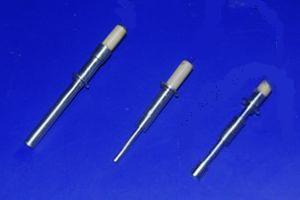

晶振桿專業術語稱為超聲斷墨換能器，在噴碼機行業界又稱晶振或噴碼機晶振，首要用于油墨型無觸摸式噴碼機噴頭，將接連油墨線經超聲波振蕩斷成墨滴線。其作業原理首要分為振蕩機理、斷墨機理以及噴碼機噴頭的作業，通常分為有源和無源晶振。如圖

1、振蕩機理：

通常由壓電陶瓷和驅動桿組成，經高頻電鼓勵，壓電陶瓷發作高頻超聲振蕩（60kHz以上或更高），傳到驅動桿，在其前端發作同頻次的高頻微量位移（來回彈性）。

2、斷墨機理：

油墨經壓縮空氣推進進入噴槍，通過一個幾十微米孔徑的噴嘴-射出接連的十分纖細的墨線流，流經高頻振蕩的晶振桿前端而被高頻聲波堵截，然后構成等距、等巨細、等頻率的油墨微粒流，

噴出后經高壓電極極化，構成相似顯像管里電子槍宣布的電子束流，通過高電壓電極偏轉后飛出并落在被噴印外表構成點陣。因晶振功率小等緣由，此技術通常適用于小型機噴碼。

3、噴碼機噴頭作業

每個打印字符都包括由墨滴構成的線或豎列組成的點陣。噴碼機選用電子偏轉原理使每個豎列中的墨滴堅持必定的間隔，并通過使打印機外表在打印頭下方發作移動使豎列之間堅持必定的間隔

。 在打印頭內部，墨水在壓力效果下被送入墨滴發作器，并通過一個十分小的噴嘴噴發出來，構成十分纖細的墨線。墨滴發作器中的驅動桿可在墨水中發作超聲壓力波，使墨線在脫離噴嘴后

馬上割裂成一束墨滴。通過恰當調理，可使墨滴割裂進程發作在充電槽內，當墨滴割裂時，噴碼機就會在充電槽上加上一個電壓，然后使每個墨滴都帶有靜電電荷。墨滴所帶著的電荷的巨細由

充電槽的電壓決議。隨后，墨滴就穿過兩個高壓偏轉板之間的靜電場。依據每個墨滴所帶著的靜電電荷的巨細，每個帶有電荷的墨滴的飛翔方向就會發作偏轉。在不需要打印的墨滴上不施加靜電電荷，而這些墨滴就被搜集在收回管內。了解了小字符噴碼機一些零配件的功用后，更利于運用和保護噴碼機，延伸噴碼機的運用壽命.

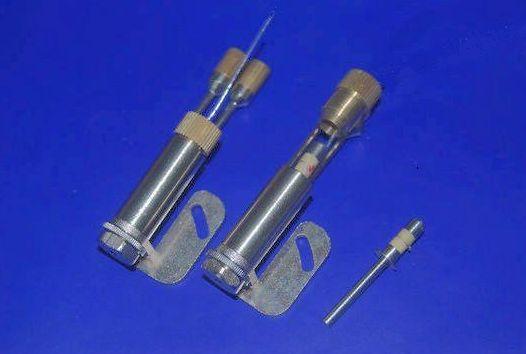

以下介紹幾款晶振和噴腔，如圖

一、商品原理
    商品學稱“超聲波斷墨換能器（Ultraconic transducer for ink cutting）”，適用于油墨型無觸摸式噴碼機噴嘴的斷墨。因職業用詞的區別，噴碼職業界俗稱“晶振”（resonators）”，為便于了解，以下介紹選用俗稱。

振蕩機理
    噴碼機晶振通常由壓電晶體和驅動桿組成，經高頻電鼓勵，晶振發生高頻超聲振蕩（60kHz以上），并在其前端發生同頻次的高頻微量位移（來回彈性）。
    在彈性介質中，如金屬、水或油墨，會將此振蕩以柱波方式傳達出去，此刻介質呈疏密替換的規律性振蕩，對介質而言，疏處是拉力（即負壓），密處是壓力（即正壓），兩者相距1/2個波長。

斷墨機理
    油墨經液壓泵推進進入噴腔，再經過噴腔前端一個幾十微米直徑的小孔（噴嘴）-射出。-射出的油墨將是接連的微細墨線流。
    超聲波斷墨正是在墨線流射出前疊加晶振發生的高頻振蕩波，射出后的墨線流載有柱波，因柱波疏密替換的傳達特性，會發生正負壓力波，負壓時將油墨線拉斷,正壓時將拉斷的油墨收縮成球形。這樣油墨構成等距、等巨細的微粒流。

噴碼機理
    噴碼字符構成相似顯像管成像機理，油墨微粒流經高壓極化成帶電粒子流，流過相位檢測區和高壓電極偏轉區后飛出，落在被噴印外表構成點陣，因晶振功率小等緣由，此技術通常適用于小型噴碼機。

二、商品適用機型分類
    公司商品首要適用進口品牌機器及國產機器用晶振。詳細為:
依瑪仕系列：62.5K(G型)、80K（M型）和125K（P型）；
多米諾系列：58K（酒精油墨），64K（A型）和128K（M型）；
美創力系列：62.5k（同依瑪仕G款）、65K和87K；
韋迪捷（威力）新款系列：55K、75K和125K；
萊賓格系列:62.5K,96K;
日立有些機型：75K
國產機型：老款62.5k及最新改進型：62.5k、75K、80K等。

本文章詳細介紹噴碼機晶振的工作原理及噴碼機晶振桿的商品類型，適應機型等。
